Blackmagic Ethernet Switch 360P

เชื่อมต่อกลุ่มสร้างสรรค์และสร้างระบบ IP 2110

• ใช้สวิตช์อีเธอร์เน็ต 360P เพื่อสร้างระบบ 2100 IP ขนาดเล็กสำหรับชุดฟลายแพ็กหรือรถตู้กระจายเสียงขนาดเล็ก
• สร้างสุดยอดโซลูชันการบันทึกและเล่นซ้ำ ISO โดยใช้พอร์ต 10GbE, เวิร์กสเตชัน DaVinci Resolve และการเชื่อมต่อกับ Blackmagic Cloud Store Max ผ่านหนึ่งในพอร์ต 100GbE
• จัดการอุปกรณ์วิดีโอของคุณจากระยะไกลโดยใช้การเชื่อมต่ออีเธอร์เน็ตที่แผงด้านหลัง

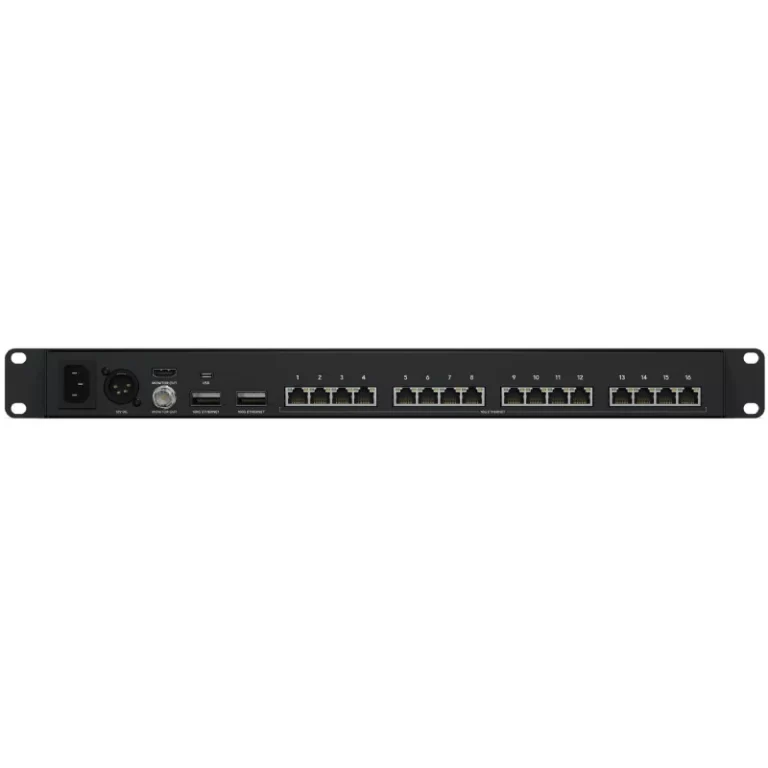

พอร์ตอีเธอร์เน็ตความเร็วสูง

• พอร์ต 10GbE อิสระจำนวน 16 พอร์ตที่ใช้ตัวเชื่อมต่อ RJ45 ช่วยให้การจัดการสายเคเบิลทำได้ง่ายพร้อมพื้นที่สำหรับถอดสายเคเบิล ใช้พอร์ตเพื่อสร้างอาร์เรย์เครื่องบันทึก HyperDeck ISO ขนาดใหญ่ และเชื่อมต่อเวิร์กสเตชัน DaVinci Resolve หลายเครื่องสำหรับผู้แก้ไขและนักแต่งสี
• พอร์ต 100GbE ที่เป็นอิสระสองพอร์ตให้ความเร็วสูงสุด และสามารถใช้เพื่อวนซ้ำระหว่างยูนิต Ethernet Switch 360P หลายตัวเป็นแบ็คโบน 100GbE
• สำหรับระบบการบันทึก/เล่นซ้ำ ISO ขนาดใหญ่ ให้เชื่อมต่อ Blackmagic Cloud Store Max โดยตรงกับการเชื่อมต่อ 100GbE
• ใช้สายทองแดงแบบสั้นหรือโมดูล QSFP ไฟเบอร์ออปติกที่ยาวกว่าเพื่อวางสวิตช์หลายตัวให้ห่างกัน

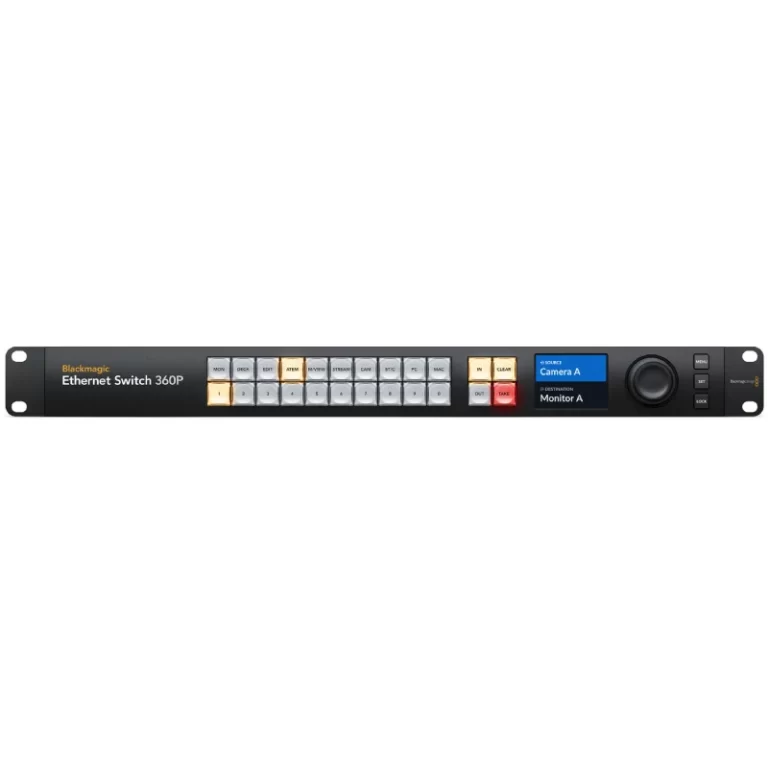

แผงเราเตอร์วิดีโอ

สร้างระบบ 2110 IP ที่สมบูรณ์ในตัวเองโดยไม่ต้องใช้ช่างเทคนิคด้านไอทีเพื่อกำหนดการตั้งค่ามัลติคาสต์ที่ซับซ้อนโดยใช้แผงควบคุมเราเตอร์ของ Ethernet Switch 360P แผงควบคุมเป็นแบบเดียวกับที่คุ้นเคยและเป็นมิตรกับการออกอากาศที่ใช้กับเราเตอร์ Blackmagic Videohub ประกอบด้วยปุ่มหมุนโลหะแบบกลึง หน้าจอ LCD สี และปุ่มทางลัด เพียงเลื่อนแหล่งวิดีโอ IP แล้วกดปุ่ม Take เพื่อทำการเชื่อมต่อ จากนั้น Blackmagic Ethernet Switch 360P จะตั้งค่าการตั้งค่ามัลติคาสต์ทั้งหมดในพื้นหลังโดยไม่ต้องตั้งค่า IT ที่ซับซ้อน เมื่อใดก็ตามที่เชื่อมต่ออุปกรณ์ 2110 IP ใหม่ อุปกรณ์นั้นจะปรากฏในรายการโดยอัตโนมัติ ทำให้สวิตช์นี้ใช้งานได้ทันที

กราฟการตรวจสอบ HDMI

ในการออกอากาศ สิ่งสำคัญคือต้องรู้ว่าเกิดอะไรขึ้น เพื่อที่คุณจะได้มองเห็นปัญหาก่อนที่จะเกิดขึ้น Blackmagic Ethernet Switch 360P มีเอาต์พุต HDMI ที่แสดงการเชื่อมต่ออีเธอร์เน็ตแต่ละรายการในการแสดงสถานะด้วยภาพ เพียงเชื่อมต่อทีวี HDMI หรือจอคอมพิวเตอร์เพื่อรับความเร็วลิงก์ บวกกับความเร็วการถ่ายโอนข้อมูลปัจจุบัน นอกจากนี้ยังมีกราฟข้อมูลสดสำหรับแต่ละพอร์ตที่แสดงอัตราข้อมูลเทียบกับความจุของพอร์ตเมื่อเวลาผ่านไป กราฟิกอัตราข้อมูลมีประโยชน์มากเมื่อบันทึกสตรีมบันทึกหลายรายการไปยังที่จัดเก็บข้อมูล เนื่องจากมองเห็นปัญหาแบนด์วิดท์หรือข้อมูลหยุดชะงักได้ง่ายอย่างไม่น่าเชื่อ เอาต์พุตจอภาพยังแสดงชื่อที่กำหนดเองของสวิตช์และยังสามารถแสดงชื่ออุปกรณ์ IP 2110 ที่เชื่อมต่ออยู่ได้อีกด้วย

การเชื่อมต่อ

IP Video Compliance

Displays

การควบคุม
สร้างขึ้นในแผงควบคุม

• 24 ปุ่มสำหรับการควบคุมภายในของ Blackmagic Ethernet Switch 360P พร้อม 3 ปุ่มและแป้นหมุนค้นหาสำหรับการควบคุมเมนูการตั้งค่าวิดีโอและเมนู หน้าจอสีขนาด 2.2 นิ้ว

ข้อมูลจำเพาะทางกายภาพ

ระบบปฏิบัติการ

พาวเวอร์ซัพพลาย

• Internal 100 – 240V AC 50/60Hz with IEC C14 mains input..

ช่วงแรงดันไฟฟ้าในการทำงาน

• 1 x IEC C14 mains input.
• 1 x 4-pin XLR +12V DC input.

การใช้พลังงาน

• TBA

ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน

• 5° ถึง 40° C (41° ถึง 104° F)

อุณหภูมิในการจัดเก็บ

• -20° ถึง 45° C (-4° ถึง 113° F)

ความชื้นสัมพัทธ์

• 0% ถึง 90% ไม่มีการควบแน่น

อุปกรณ์ภายในกล่อง

• Blackmagic Ethernet Switch 360P
