Pro Capture SDI (11050) — PCIe SDI Capture Card แบบ 1 ช่อง พร้อม Loop-through

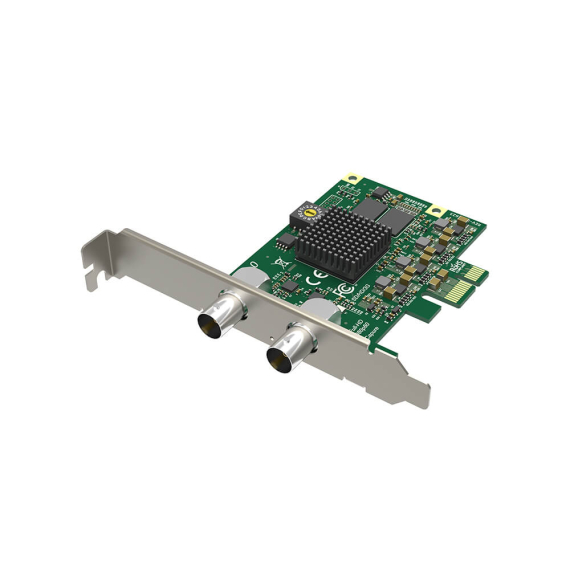

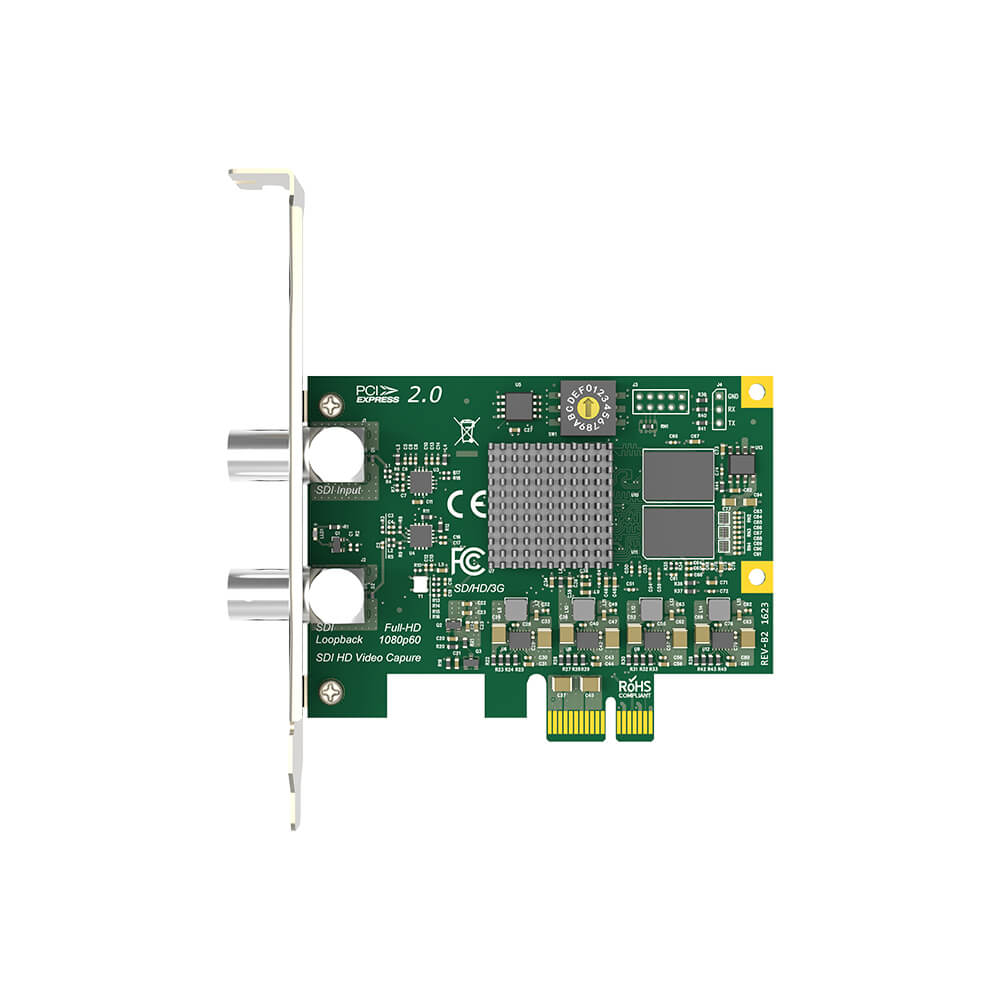

Magewell Pro Capture SDI คือการ์ดแคปเจอร์ PCIe Gen2 x1 แบบโลว์โปรไฟล์ สำหรับรับสัญญาณ SD/HD/3G-SDI จำนวน 1 ช่อง และมี SDI loop-through อีก 1 ช่อง รองรับความละเอียดสูงสุด 2K (2048×1080) และเฟรมเรตสูงสุด 144fps* พร้อมเอนจินประมวลผลวิดีโอ 10-บิต, โหมดหน่วงต่ำ, และการทำงาน 24×7 เหมาะกับงาน Live Production, Broadcast, Esports, Education, Corporate AV
คุณสมบัติเด่น (Key Features)
- 1× SD/HD/3G-SDI In + 1× SDI Loop-through บนคอนเน็กเตอร์ BNC ใช้งานง่ายกับระบบโปร
- ความละเอียดสูงสุด 2K (2048×1080) และรองรับโหมด 2K จริงสำหรับงาน Cinema/โพสต์โปรดักชัน
- เฟรมเรตสูงสุด 144fps* เพียงพอสำหรับงานสโลว์โมชั่น/เกมมิ่ง (*ขึ้นกับแบนด์วิดธ์ PCIe และความละเอียดที่รับเข้า)
- สี 10-บิต/12-บิต และรองรับสีแบบ RGB 4:4:4 / YCbCr 4:4:4 / 4:2:2
- รับเสียง Embedded จาก SDI ได้สูงสุด 8 แชนเนลที่ 48 kHz
- ทำงาน 24×7 มีไฟสถานะ LED และสวิตช์โรตารีกำหนดหมายเลขการ์ดสำหรับหลายการ์ดในเครื่องเดียว
- โลว์โปรไฟล์ มาพร้อมขาจับ Low-profile สำหรับเครื่อง Server/SFF

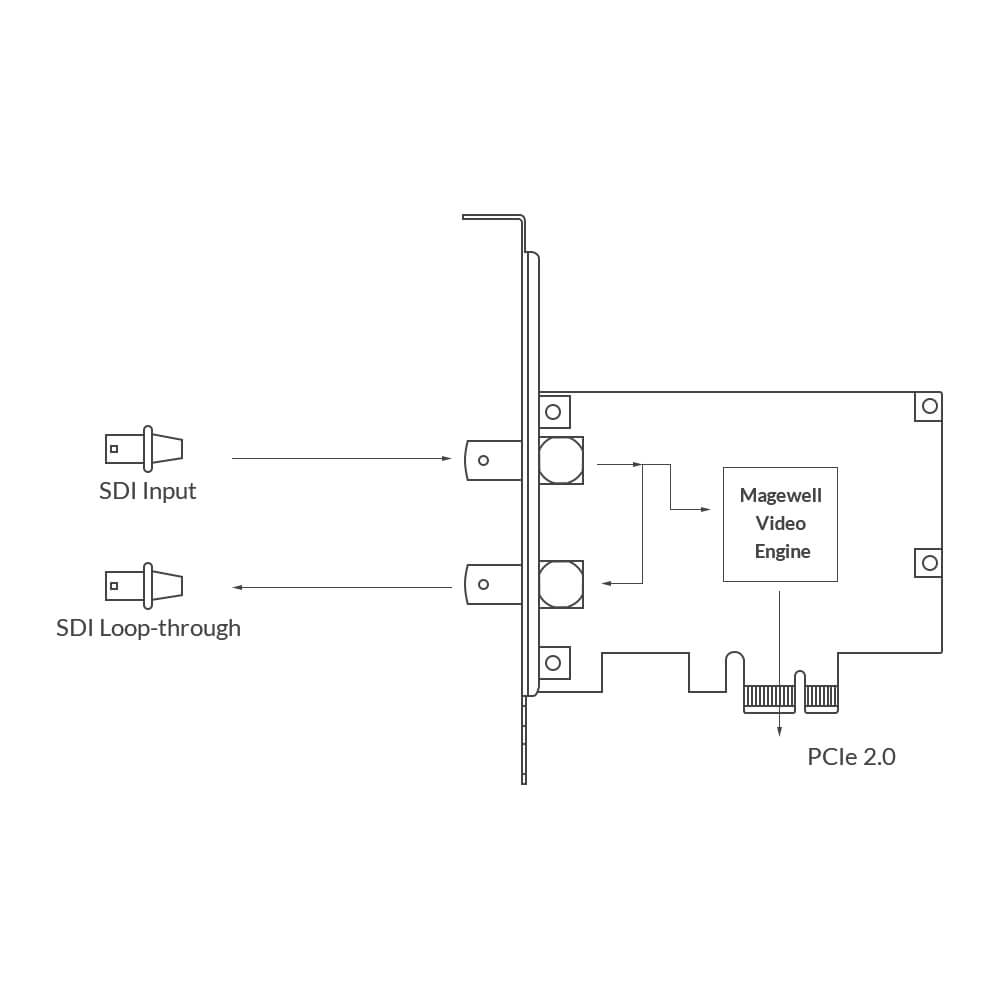

พอร์ตและการเชื่อมต่อ (I/O)
- Input: 1× BNC SD/HD/3G-SDI
- Loop-through: 1× BNC SD/HD/3G-SDI
- Host Interface: PCIe Gen2 x1 (การ์ดเสริมแบบ Low-profile)
- Equalizer ในตัว ขยายระยะสาย: SD-SDI ~330 ม., HD-SDI ~190 ม., 3G-SDI ~150 ม. (ขึ้นกับสาย/สภาพแวดล้อม)
วิดีโอโปรเซสซิ่ง & Low-latency
- 10-bit video processing พร้อม two pipelines ~180 Mpix/s ต่อพายป์
- De-interlacing (Weave, Blend, Top/Bottom only)
- Cropping, Scaling, Aspect-ratio conversion (Ignore/Crop/Pad)
- Color-space & Range conversion (RGB/YCbCr 601/709/2020, Limited/Full)
- Frame-rate conversion และ OSD overlay (PNG)
- Ultra-low latency ระดับ ~64 video lines
- Timestamp & A/V sync ด้วยฮาร์ดแวร์นาฬิกา 100 ns และซิงค์ข้ามการ์ดผ่าน SDK
- Multiple capture streams จากอินพุตเดียว ปรับพารามิเตอร์แยกกันได้ต่อสตรีม
การรองรับระบบปฏิบัติการและซอฟต์แวร์
รองรับ Windows / Linux (x86, x64, ARM) และ macOS พร้อม API/SDK (DirectShow/V4L2/AVCapture) ใช้งานกับ OBS, vMix, Wirecast, VLC และซอฟต์แวร์สตรีมมิ่ง/ตัดต่อยอดนิยม
สเปกทางเทคนิค (Technical Specifications)
| หัวข้อ | รายละเอียด |
|---|---|
| รุ่น | Magewell Pro Capture SDI (Part No. 11050) |
| อินพุตวิดีโอ | 1× SD/HD/3G-SDI (BNC) |
| ลูปเอาต์ | 1× SD/HD/3G-SDI (BNC) |
| ความละเอียดรับสัญญาณ | สูงสุด 2048×1080 (รองรับโหมด 2K) |
| เฟรมเรตแคปเจอร์ | สูงสุด ~144fps* (เชิงทฤษฎี; ที่ 1920×1080 ~80fps) |
| ฟอร์แมตสีที่รองรับ | 4:2:0 8-บิต (NV12/I420/YV12), 4:2:2 8-บิต (YUY2/YUYV/UYVY), 4:4:4 8-บิต (V308/IYU2/V408/BGR24/BGR32), 4:4:4 10-บิต (V410/Y410) |
| เสียง | Embedded SDI สูงสุด 8 แชนเนล @48 kHz |
| การเชื่อมต่อเข้าคอมพ์ | PCIe Gen2 x1 (การ์ดโลว์โปรไฟล์) |
| ขนาดการ์ด | ประมาณ 87.68 × 68.88 มม. (ไม่รวมแผงหน้า) |
| การใช้พลังงาน | ~4.45 W (12V ~0.32 A / 3.3V ~0.17 A) |
| อุณหภูมิใช้งาน | 0°C ถึง 60°C (เก็บรักษา –20°C ถึง 70°C) |
| การรับประกัน | 2 ปี |
เหมาะกับงานแบบไหน?
- สตูดิโอและ OB Van รับสัญญาณกล้อง SDI เข้าระบบตัดต่อ/สตรีม
- ห้องเรียน/องค์กร แคปเจอร์สัญญาณจากสวิตเชอร์/วิชวลไลเซอร์เข้าสู่ซอฟต์แวร์สอนออนไลน์
- Esports/Live Streaming เฟรมเรตสูงและหน่วงต่ำสำหรับเกมเพลย์
- โพสต์โปรดักชัน รองรับ 10-บิต/12-บิต และโหมด 2K เพื่อการเกรดสี
หมายเหตุ
- *เฟรมเรตสูงสุด ขึ้นอยู่กับแบนด์วิดธ์ของสล็อต PCIe และความละเอียด/พิกเซลคล็อกของฮาร์ดแวร์บนการ์ด
- รองรับการติดตั้งหลายการ์ดในเครื่องเดียว และตั้งหมายเลขการ์ดด้วยสวิตช์โรตารีเพื่อบริหารจัดการง่าย
