Magewell Pro Capture Mini SDI LH — mini PCIe การ์ดแคปเจอร์ SDI 1 ช่อง + Loop-through พร้อมฮีตซิงก์ใหญ่
Pro Capture Mini SDI LH คือการ์ดแคปเจอร์แบบ mini PCIe Gen2 x1 ที่รับสัญญาณ SD/HD/3G/2K-SDI ได้ 1 ช่อง พร้อม SDI loop-through อีก 1 ช่อง มาพร้อมฮีตซิงก์ขนาดใหญ่ (Large Heatsink) เพื่อการทำงานต่อเนื่องในเคสขนาดเล็ก เหมาะกับ Live Production, Broadcast, Esports, Education, Corporate AV
คุณสมบัติเด่น (Key Features)
- 1× SDI In + 1× SDI Loop-through (รองรับ SD/HD/3G/2K-SDI) บนคอนเน็กเตอร์ MMCX พร้อมสายแปลงเป็น BNC ในชุด
- รองรับสัญญาณสูงสุด 2048×1080 (2K) และจับภาพได้สูงสุด 144fps* (ขึ้นกับแบนด์วิดท์/พิกเซลคล็อก)
- 10-/12-bit และรองรับสี RGB/YCbCr 4:4:4 และ YCbCr 4:2:2
- Embedded Audio สูงสุด 8 แชนเนลที่ 48 kHz
- Large Heatsink กระจายความร้อนดี เหมาะกับงาน 24×7 และเคสเล็ก
- Video Processing ในตัว: Cropping, Scaling, De-interlacing, Aspect/Color/Frame-rate conversion, OSD (PNG)
- Equalizer SDI ขยายระยะสาย: SD-SDI ~330 ม., HD-SDI ~190 ม., 3G-SDI ~150 ม. (ขึ้นกับสาย/สภาพแวดล้อม)
- รองรับ Windows / macOS / Linux และทำงานกับ OBS, vMix, Wirecast, VLC ฯลฯ

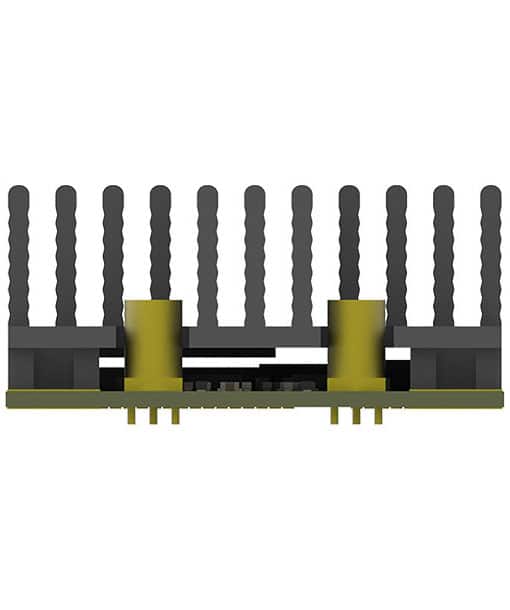

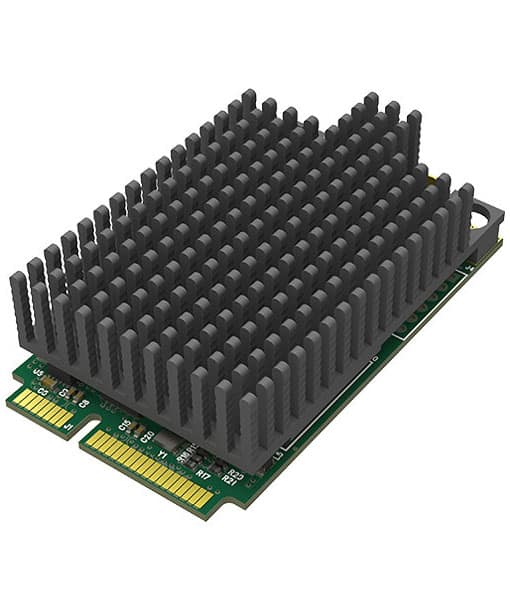

แกลเลอรีภาพสินค้า
สเปกทางเทคนิค (Technical Specifications)
| หัวข้อ | รายละเอียด |
|---|---|
| อินพุตวิดีโอ | SD/HD/3G/2K-SDI ×1 (คอนเน็กเตอร์ MMCX) |
| เอาต์พุตลูป | SD/HD/3G/2K-SDI ×1 (MMCX) — Loop-through |
| ความละเอียด/เฟรมเรต | รับได้ถึง 2048×1080; จับภาพสูงสุด ~144fps* (ที่ 1920×1080 ~80fps) |
| การประมวลผล | 10-bit processing, Cropping/Scaling/De-interlace, Aspect/Color/Frame-rate conversion, PNG OSD |
| สี/ไดนามิก | RGB 4:4:4, YCbCr 4:4:4/4:2:2; 10/12-bit |
| เสียง | Embedded SDI สูงสุด 8 ch @48 kHz |
| Host Interface | mini PCIe Gen2 x1 |
| ระยะสาย SDI (Equalizer) | SD 330 ม., HD 190 ม., 3G 150 ม. (ประมาณ) |
| ขนาดบอร์ด | 30 × 51 มม. (mini PCIe add-on card) |
| กำลังไฟ | สูงสุด ~3.62 W (เฟิร์มแวร์ High Performance) / ~3.19 W (Low Power) |
| อุปกรณ์ในชุด | สาย MMCX-to-BNC 2 เส้น (ยาว ~32 ซม.) |
| อุณหภูมิทำงาน | 0–60°C (เก็บรักษา –20–70°C) |
| ระบบที่รองรับ | Windows / macOS / Linux (x86/x64/ARM) + API/SDK |
| ฮีตซิงก์ | Large Heatsink (LH) ประมาณ 11 มม. สำหรับระบายความร้อน |
*เฟรมเรตสูงสุดขึ้นอยู่กับแบนด์วิดท์ PCIe และพิกเซลคล็อกของฮาร์ดแวร์
เหมาะกับงานแบบไหน?
- สตูดิโอ/OB Van รับสัญญาณกล้อง SDI เข้าระบบตัดต่อ/สตรีม
- องค์กร/การศึกษา จับสัญญาณจากสวิตช์เชอร์/วิชวลไลเซอร์เข้าสู่ซอฟต์แวร์ประชุม/สตรีม
- Esports & Live Streaming หน่วงต่ำ เฟรมเรตสูง
- โพสต์โปรดักชัน รองรับ 10-/12-bit และโหมด 2K
